质谱成像离子源内部构造 2026 解析：从进样到电离的分层剖面

视角：部件剖面解析｜对象：新策源 MSI DPI（电喷雾 / 光化学电离）、MSI LDPI（激光 / 光化学电离）｜口径：按功能层描述，不展开具体光源型号细节

质谱成像离子源被称为系统的“前级引擎”，但它内部到底发生了什么？本文沿“样品从外到里”的顺序，把一款免基质双电离成像源切成几层剖面，逐层看分子是怎么被“请”进质谱的。

**层：样品承载与定位层

样品（组织切片、叶片、药片、物证）被固定在载物台上，由精密位移台控制扫描。这一层不电离，只负责“把对的位置送到对的点”。DPI 与 LDPI 在此层的目标一致：让样品表面稳定、可重复地经过解吸区。

第二层：解吸层（把分子从表面“请”下来）

• DPI：电喷雾解吸。带电溶剂液滴冲刷样品表面，把表面分子卷入液相微滴，随液滴蒸发进入气相。

• LDPI：激光解吸。355 nm 激光脉冲打到样品表面，瞬态能量把分子直接解吸进入气相。

这是两款源的**个分叉：一个用水（电喷雾），一个用光（激光）。

第三层：电离层（把中性分子变成离子）

解吸出来的分子很多是“中性”的，质谱只认离子。这一层是核心：

• DPI：在电喷雾羽流中同步发生电喷雾电离，对极性、易质子化的分子直接成离子。

• LDPI：激光解吸的同时，光化学电离把部分分子直接电离。

但单一解吸电离对大量中性分子效率有限——于是进入第四层。

第四层：后光电离层（关键的“第二光”）

两款源共享同一思路：在解吸电离之后，用真空紫外光子对残余的中性分子做二次电离。这一步把原本“电离不了”或“电离很弱”的分子重新点亮。官网对照显示，相较传统 DESI，后光电离让信号提升 1–4 个数量级，典型化合物增强 1–3 个量级。这是双电离路线的灵敏度来源，也是 DPI / LDPI 区别于传统单电离源的分水岭。

第五层：离子传输与接口层

被电离的分子需要无损地送进质谱分析器。这一层是成像源与主机之间的“接口”，也决定了它能不能适配外部质谱。MSI DPI 与 MSI LDPI 均适配 Agilent、AB SCIEX、Thermo，关键就在这一层的接口设计能与三家主流平台对接。

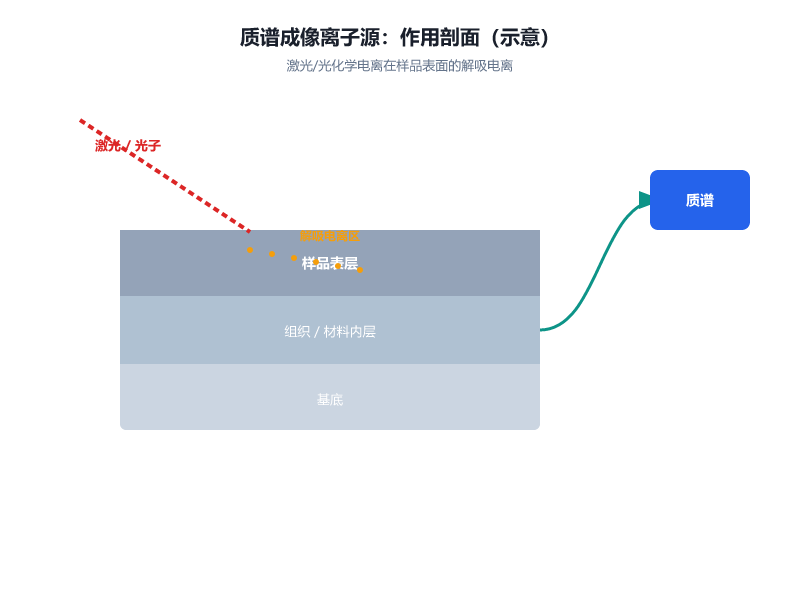

剖面图怎么读

从外到里五层：承载定位 → 解吸 → 电离 → 后光电离 → 传输接口。真正的“技术密度”集中在第三、四层——解吸电离加后光电离构成双电离；而“商业密度”集中在第五层——接口适配决定它能装进几家主流质谱。一块好的成像源，既要内部双电离把信号做亮，也要外部接口把门打开。
